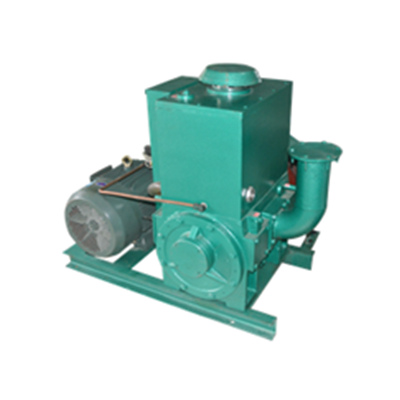

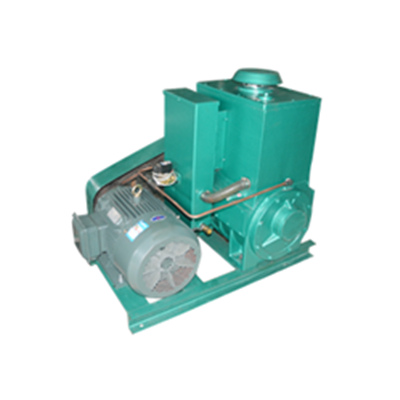

X-100双级旋片真空泵
产品简介：
2X型真空泵是抽除气体的基本设备之一。它可单独使用，也可与增压泵，扩散泵，分子泵等超高真空泵连接在一起作为前级泵使用，广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼、化工、石油、医疗、制药、印染、电真空、半导体、食品、原子能、组织等科研机关、大专院校、工矿企业。
2X型旋片真空泵系双级油封机械真空泵，它是用于对密封容器抽除气体获得真空的基本设备。其工作原理与一般容积式泵相同，它是由一个传动轴同芯安装而在泵体内处于偏心位置的转子组成，转子上有二个径向滑动叶片。当转子旋转的时候，这二个叶片一方面受离心力的作用，另一方面受着弹簧力的作用，使它能紧密地保持与泵体内壁相接触。将泵体分隔成二个工作室，叶片一边容积不断扩大，气体不断膨胀吸入气体，而另一边容积不断缩小，气体不断压缩排除气体，从而达到抽气的目的，这种操作每转重复二次。
二、2X双级真空泵用途：
1、2X型真空泵是抽除气体的基本设备之一。它可单独使用，也可与增压泵，扩散泵，分子泵等超高真空泵连接在一起作为前级泵使用，广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼、化工、石油、医疗、制药、印染、电真空、半导体、食品、原子能、组织等科研机关、大专院校、工矿企业。
2、泵在环境温度5℃-40℃范围内，进气口压强小于1.3*10-3帕的条件下，允许长期运转。被抽气体相对温度大于90%时，应开气镇阀。
3、泵进气口连续敞通大气运转不得超过3分钟。
4、泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗料尘埃的气体，以及含氧过高的有爆炸性的、有毒的气体。
三、2X双级真空泵特点：
1、抽速快，体积小，重量轻，噪音低，维修方便，极限真空度高等优点。
2、有可靠的防尘装置。
3、设有一个放气阀带进油孔的复合螺钉。
4、可单独作低真空泵使用，也可与其他高真空泵组合作前级泵用。
5、排气罩结构设计合理，能起捕集油烟的作用，所以消除了喷油现象，减少了环境污染，也节约了用油。
四、2X双级真空泵技术参数表：
|
项目ltem 型号Model |
2X-2A |
2X-4A |
2X-8 |
2X-15 |
2X-30A |
2X-70A |
最新先进产品 |
备注 |
||
|
2X-新4A |
2X-4B |
|||||||||
|
抽气速率Pumping speed (L/S) |
2 |
4 |
8 |
15 |
30 |
70 |
4 |
2 |
1.用坐式压缩式水银真空计在泵口测量 |
|
|
极限真空Uitimate pressurc (pa) |
≦6X10-2Pa(≦5X20-4Torr) |
4X10-2Pa |
||||||||
|
3X10-2Pa |
||||||||||
|
主轴转速Rotational speed of main shaft (rpm) |
450 |
450 |
320 |
320 |
316 |
345 |
525 |
500 |
2.用热偶计、电阻计等总压计测量，区供参考 |
|
|
电机功率Motor Power (kw) |
0.37 |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
0.55 |
0.55 |
||
|
噪声Noise ＜[dB(A)] |
70 |
72 |
75 |
80 |
82 |
86 |
65 |
65 |
按ZBJ78004-87 |
|
|
吸气口径Size of suction inlet (mm） |
25 |
25 |
40 |
40 |
65 |
80 |
28/25 |
25 |
|
|
|
真空泵油用量Consumption of pump oil (L) |
0.7 |
1.0 |
2.0 |
2.8 |
2.0 |
4.2 |
0.55 |
1.0 |
|
|
|
外形尺寸size(mm) |
长width |
560 |
560 |
790 |
790 |
780 |
910 |
530 |
560 |
|
|
宽deepth |
310 |
340 |
430 |
530 |
500 |
650 |
320 |
340 |
|
|
|
高high |
390 |
370 |
540 |
540 |
560 |
700 |
330 |
370 |
|
|
|
重量weight （kg) |
58 |
66 |
165 |
190 |
236 |
338 |
60 |
58 |
|
|
|
冷却方式cooling mode |
自然冷却air-cooling |
水冷water-cooling |
自然冷air-cooling |
|
||||||
|
冷却水耗量consumption of cooling water(C/H) |
|
480 |
|
进出水管螺孔G3/8 |
||||||
